许继新一代SVG助力新能源发展和“双碳”目标实现

文章来源:许继集团

时间:2021-11-25 13:46:11

近期许继集团供货的国网冀北尚义500kV变电站扩建2号主变工程66kV/±60Mvar 链式静止无功发生器(SVG)一次性并网成功。设备投运后,可有效改善因大规模风电场接入电网引起的功率因数不合格、电压偏差、电压波动和闪变等问题,为提高冀北电网主网的稳定性发挥至关重要的作用。该工程采用许继新一代SVG助力冀北地区新能源电能输送和消纳,助力“双碳”目标实现。

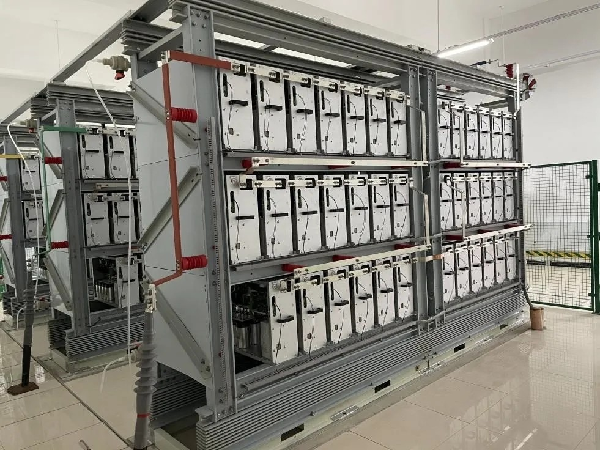

   许继链式静止无功发生器(SVG)

随着SVG在新能源等领域的大量应用,对SVG的要求越来越高,许继研制新一代系列化SVG,对产品进行优化提升面临诸多挑战。

◆要求SVG可靠性高、占地面积小、方便维护,能适应高海拔、大风沙、高潮湿、极寒及昼夜温差大等恶劣环境条件;

◆要求控制功能丰富,具备多套协调控制能力,控制系统双冗余及链节自动冗余功能,稳态无功电压综合控制和谐波补偿等;

◆要求电网适应能力强,具备高低电压穿越能力、宽频率范围适应能力和谐振抑制能力等。

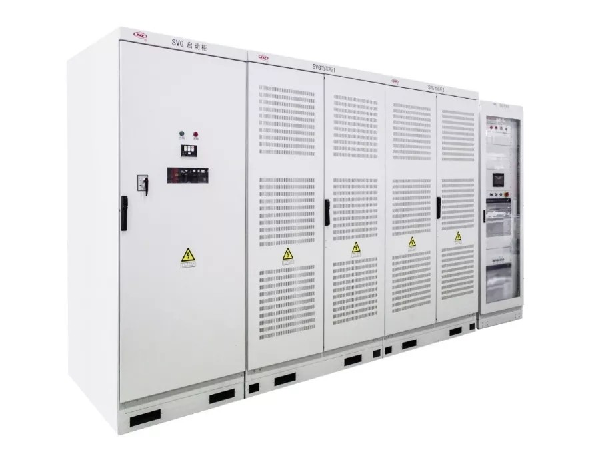

许继新型SVG

国网冀北尚义500kV变电站是坝上地区风力发电输送的重要通道,担负着坝上地区风电汇集及送出的重要任务,为冀北地区清洁能源发展提供有力支撑。本期扩建2号主变(容量1200MVA),并装设1套66kV/±60Mvar许继新一代SVG。该SVG成套设备主要由1台66kV/35kV降压变和2套35kV/±30Mvar SVG等一次设备和变压器保护测控、馈线保护和AVC子站等二次设备组成。

产品特点

高可靠双冗余控制保护系统

主备自动切换时间小于1ms,SVG功率连续平衡输出;控制链路等效总延时不大于300us,极大的降低发生谐振的可能性。

监控系统安全稳定

采用高安全等级的国产凝思操作系统和许继成熟的MCS8500监控系统。

高可靠自动冗余链节

链节旁路开关动作时间≤3.5ms,SVG功率连续平稳输出;当任一相换流链保护动作的链节个数≥3时,SVG保护退出。

高可靠冷却系统

在冷却液中加入乙二醇,保证在尚义地区零下40°C以下的环境条件下冷却系统正常工作不结冰。

为保障项目高质量实施,许继成立专门的项目团队,由十年以上SVG产品设计经验和曾任多个重大工程项目的专业骨干担任项目经理,全面统筹研发设计、生产试验和现场服务,并选派各专业精兵强将,以强烈的责任心和全力以赴的工作精神,充分发挥主动性和创造性,破解工期紧、任务重等诸多难题,保障了项目的按时保质保量交付。成套SVG出厂后,集团从项目团队中抽调项目经理和专业研发骨干随同到现场服务,在1个月内完成了安装、接线、单体调试,成套SVG一次性并网成功,向用户交付了一张满意的答卷。

许继长期以来专注大功率电力电子产品的研发、制造和服务,组建专职SVG产品研发设计团队,致力于提供具有市场竞争力和让用户满意的产品。

新一代SVG的生产能力达到500套/年以上,已实现批量供货,并大量应用于新能源发电和变电站领域,运行状态良好,获得用户一致好评,全面助力新能源发展和“双碳”目标实现。

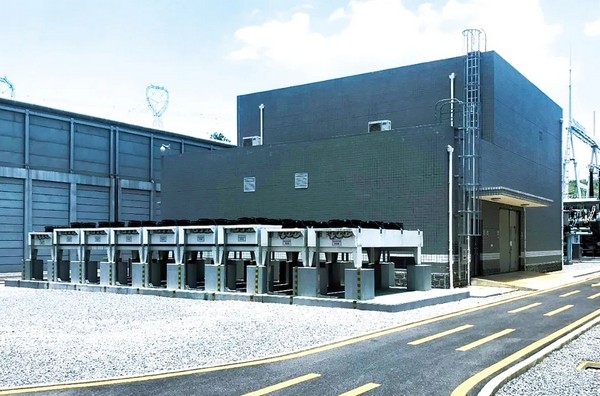

                 湖南紫霞 500kV 交流变电站 35kV ±120Mvar SVG项目

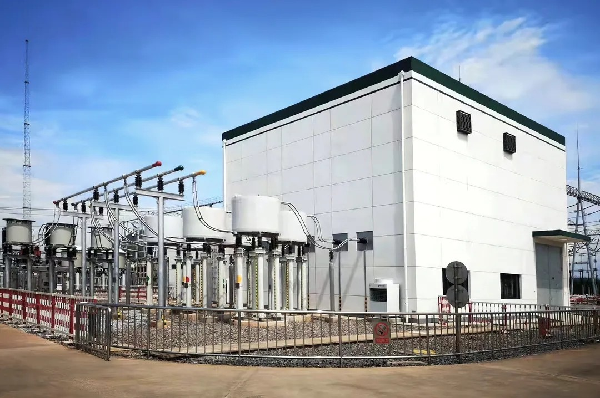

        青海海南州一区两园风电园区基础设施一期工程沙珠玉 330kV、110kV 升压站 SVG 项目

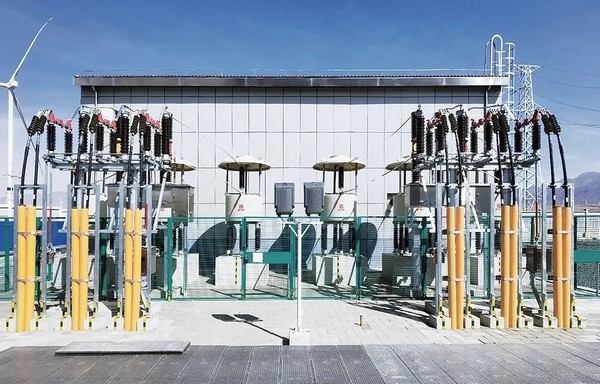

          永仁-富宁±500kV直流工程云南富宁换流站 35kV±100Mvar SVG 项目

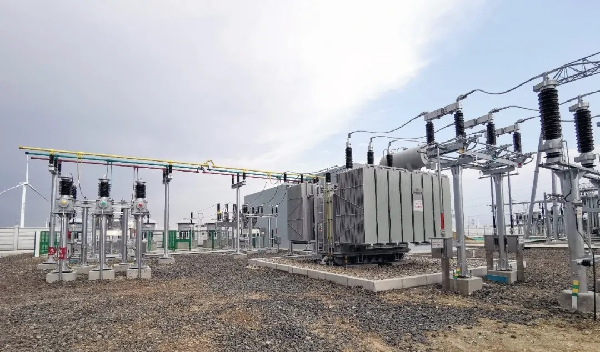

               海兴渔光互补水上平台 35kV ±30Mvar 无功补偿装置
